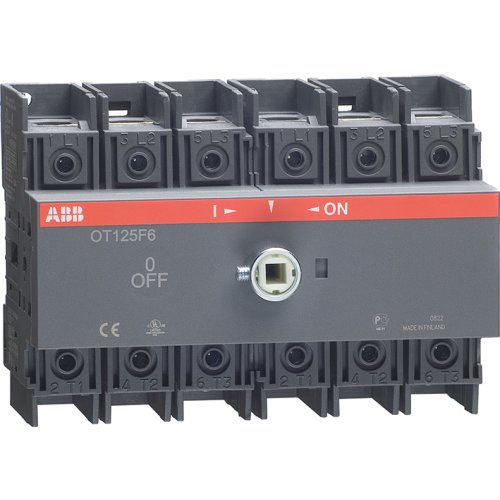

ABB Componenten Lastscheider 6P, 125 A bodem / DIN-rail montage
Artikelnummer: 20095786
Artikelnummer fabrikant: 1SCA105057R1001
EAN Code: 6417019391878
ABB Componenten, SwitchLine, OT125F6, Lastscheider 6P, 125 A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
SwitchLine OT125F6 is een 6-polige Werkschakelaar voor het handmatig, veilig scheiden en schakelen van AC-voedingen in besturings- en verdeelinrichtingen. Met een nominale stroom van 125 A biedt hij betrouwbare onderbreking en past hij naadloos in paneelbouwtoepassingen waar compactheid en duidelijk bedieningsgemak gevraagd zijn.De frontbediening in combinatie met Bodemmontage en DIN-rail montage geeft maximale flexibiliteit bij inbouw. Voorzijde-beschermde klemmen met afdekkap verhogen de aanraakveiligheid en zorgen voor een nette, servicevriendelijke aansluiting. Als niet-zekeringtype blijft de keuze voor beveiliging vrij en onderhoud eenvoudig. Het 6-polige ontwerp ondersteunt meerfasige en aanvullende circuits. Hendel en As zijn niet inbegrepen, zodat de juiste bedieningsset en inbouwdiepte op de toepassing afgestemd kunnen worden.
| Breedte | 140 |
| Aantal polen | 6 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | SwitchLine |
