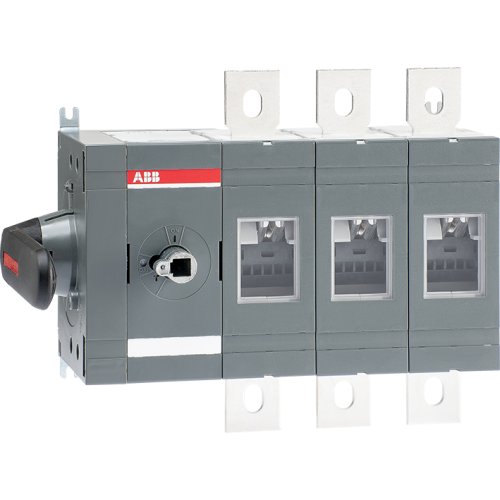

ABB Componenten Lastscheider 630A 3P, zijbediend
Artikelnummer: 20095400
Artikelnummer fabrikant: 1SCA022860R2320
EAN Code: 6417019308944
ABB Componenten, OT, OT630ES03K, Lastscheider 630A 3P, zijbediend, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OT630ES03K Werkschakelaar uit de OT-serie is ontworpen voor het veilig schakelen en scheiden van vermogenskringen tot 630 A. Ideaal voor toepassingen in machinebouw en verdelers waar bedrijfszeker isoleren en duidelijk aan/uit-bediening vereist is. De 3-polige uitvoering met zijbediening maakt een compacte paneelopbouw mogelijk en ondersteunt een logische, veilige werkwijze bij onderhoudswerkzaamheden.De bodemmontage vereenvoudigt een stabiele integratie in kasten, terwijl de zwarte, direct gemonteerde hendel een duidelijke standindicatie en stevige grip biedt. Een aansluitboutenkit is inbegrepen voor snelle, foutloze bekabeling. Met zijn robuuste constructie en betrouwbare schakelfunctie levert de OT630ES03K consistente prestaties in veeleisende omgevingen.
| Breedte | 341 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 130 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | OT |
