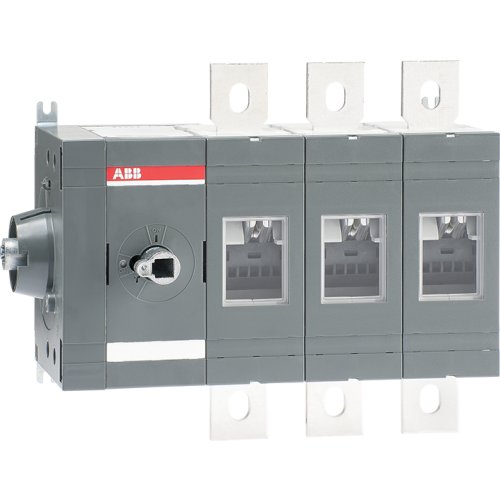

ABB Componenten Lastscheider, 630A 3P zijbediend
Artikelnummer: 20095399
Artikelnummer fabrikant: 1SCA022860R2240
EAN Code: 6417019308937
ABB Componenten, SwitchLine, OT 630ES03, Lastscheider, 630A 3P zijbediend, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De SwitchLine werkschakelaar OT 630ES03 is ontworpen voor het veilig schakelen en scheiden van stroomkringen tot 630 A in verdeel- en besturingspanelen. Met 3-polige uitvoering en zijbediening biedt hij betrouwbare onderbreking en duidelijke scheiding bij onderhoud en stillegging, ideaal voor veeleisende industriële omgevingen.De bodemmethode voor montage versnelt paneelbouw en bespaart ruimte. De hendel en as zijn bewust niet inbegrepen, zodat de gebruiker de best passende bedieningsoplossing kan kiezen; een terminal-boutenset wordt wel meegeleverd voor snelle, zekere aansluiting. De stevige SwitchLine-constructie staat voor hoge bedrijfszekerheid en lange levensduur, terwijl de zijbediening ergonomisch werken mogelijk maakt. Een logische keuze wanneer veiligheid, flexibiliteit en eenvoudige integratie even belangrijk zijn als prestaties.
| Breedte | 316 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 130 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Nom. vermogen bij AC-3, 400 V | 355 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | SwitchLine |
