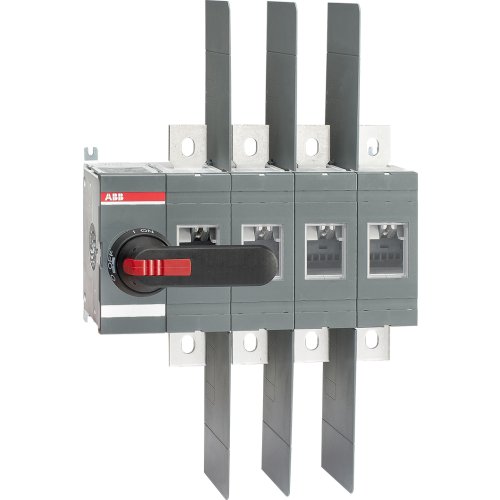

ABB Componenten Lastscheider, 600A 4P UL/CSA
Artikelnummer: 20094599
Artikelnummer fabrikant: 1SCA022719R2200
EAN Code: 6417019230825
ABB Componenten, SwitchLine, OT 600U04P, Lastscheider, 600A 4P UL/CSA, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT 600U04P uit de SwitchLine-serie is een handbediende werkschakelaar voor het veilig afschakelen en scheiden van AC-belastingen. Met 4 polen en 600 A nominale stroom biedt hij betrouwbare uitschakeling voor hoofd- en onderhoudstoepassingen conform UL/CSA-eisen.De set wordt compleet geleverd met hendel en as. De hendel is geschikt voor NEMA 1, 3R, 12 en IP65, waardoor hij inzetbaar is in zowel binnen- als buitentoepassingen met hoge eisen aan stof- en waterdichtheid. De robuuste bediening, duidelijke 0/1-positie en all-pole scheiding verhogen de bedrijfszekerheid. Dankzij de compacte bouw en logische montage is een snelle integratie in schakelkasten mogelijk.
| Breedte | 331 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | SwitchLine |
