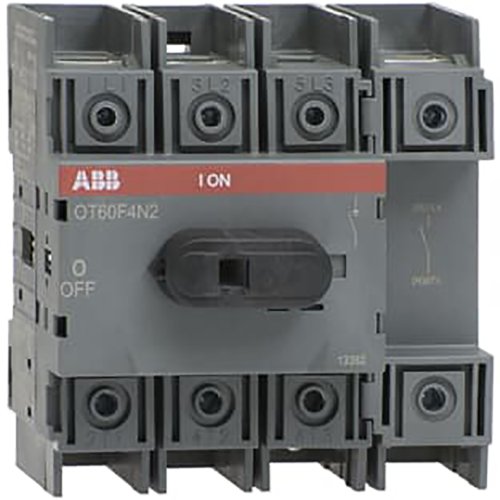

ABB Componenten Lastscheider 4P, 60 A, UL/CSA keur bodem / DIN-rail montage
Artikelnummer: 20096060
Artikelnummer fabrikant: 1SCA108348R1001
EAN Code: 6417019416496
ABB Componenten, SwitchLine, OT60F4N2, Lastscheider 4P, 60 A, UL/CSA keur bodem / DIN-rail montage, 96,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
OT60F4N2 Werkschakelaar uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van vierpolige AC-circuits tot 60 A in besturings- en verdeelinrichtingen. De frontbediening zorgt voor directe controle en duidelijke status.Dankzij bodemmontage én DIN-rail montage is de inbouw flexibel en snel. Klemmen met frontbescherming verhogen de veiligheid en minimaliseren aanraakrisico’s tijdens montage en onderhoud. De niet-zekeringuitvoering houdt het systeem eenvoudig en reduceert warmteverlies en stilstand. Het compacte ontwerp bespaart ruimte in de kast zonder in te leveren op prestaties. Hendel en as zijn niet inbegrepen, zodat de bediening op de toepassing kan worden afgestemd. Een solide keuze voor betrouwbare, duurzame schakeling binnen de SwitchLine-architectuur.
| Breedte | 96,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 60 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
