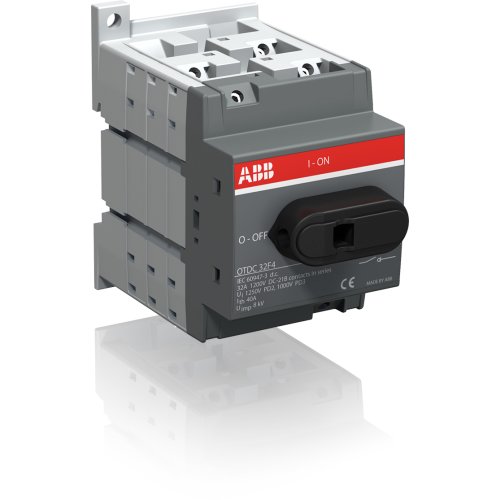

ABB Componenten Lastscheider 4P, 32 A DC applicatie Tot 1200 VDC
Artikelnummer: 20096808
Artikelnummer fabrikant: 1SCA121463R1001
EAN Code: 6417019526188
ABB Componenten, OTDC, OTDC32F4, Lastscheider 4P, 32 A DC applicatie Tot 1200 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC32F4 DC lastscheider uit de OTDC-serie is ontwikkeld voor veilig en betrouwbaar schakelen en scheiden in DC-toepassingen. De 4-polige uitvoering biedt compacte bodemmontage en past naadloos in paneel- en veldopstellingen waar hoge spanningen en continue bedrijfszekerheid vereist zijn.Belangrijke pluspunten: de klemmenbouten worden standaard meegeleverd voor snelle, zekere aansluiting; hendel en as kunnen naar behoefte apart worden gekozen voor optimale paneelarchitectuur. De schakelaar ondersteunt dubbel circuit tot 660 VDC bij 32 A of 1000 VDC bij 20 A volgens IEC, wat flexibele dimensionering mogelijk maakt. Dit levert duidelijke veiligheid, eenvoudige integratie en langdurige performance op in DC-distributie, energieopslag en PV-bordtoepassingen, met een robuust ontwerp dat stilstand minimaliseert en onderhoudstijd beperkt.
| Breedte | 52,5 |
| Aantal polen | 4 |
| Hoogte | 89 |
| Diepte | 89 |
| Nom. (meet)stroom | 45 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
