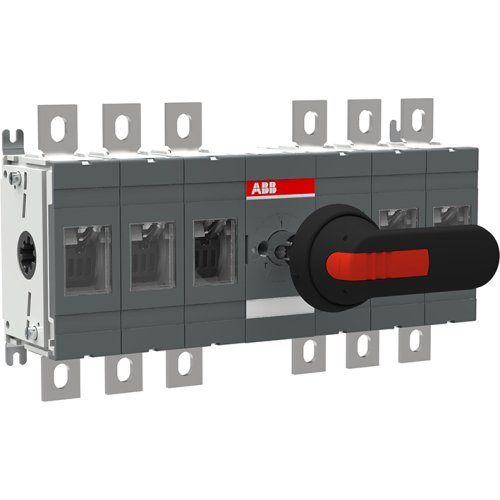

ABB Componenten Lastscheider 4P, 315 A, 3 P/handgreep/3 P
Artikelnummer: 20095687
Artikelnummer fabrikant: 1SCA103723R1001
EAN Code: 6417019380995
ABB Componenten, SwitchLine, OT 315E33P, Lastscheider 4P, 315 A, 3 P/handgreep/3 P, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 315E33P werkschakelaar is ontworpen voor het veilig schakelen en scheiden van stroomkringen in veeleisende AC-toepassingen. Ideaal voor hoofd- en lastscheiding in besturings- en verdeelinrichtingen, met betrouwbare bediening vanaf het front en compatibel met uiteenlopende paneelconfiguraties.Sterke punten zijn de frontbediening met zwarte IP65-hendel en as voor een hoge spat- en stofdichtheid, plus bodemmontage voor een snelle, nette inbouw. De meegeleverde terminal boutenset versnelt de installatie en zorgt voor stevige, trillingsbestendige aansluitingen. De constructie is robuust en onderhoudsvriendelijk, wat stilstand minimaliseert en de bedrijfszekerheid verhoogt. Met een nominale stroom van 315 A past deze oplossing naadloos in de OT315E-klasse en levert hij consistente prestaties onder zware omstandigheden.
| Breedte | 328 |
| Aantal polen | 6 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Model | SwitchLine |
