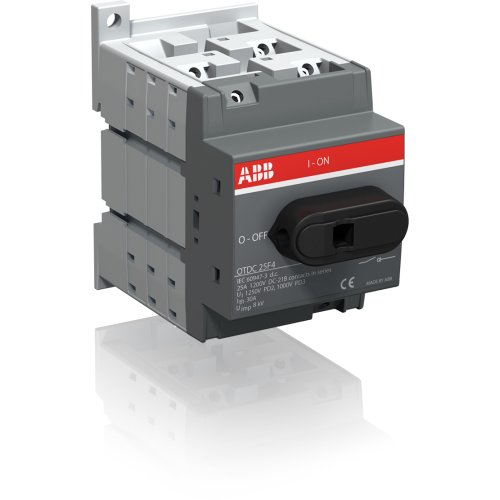

ABB Componenten Lastscheider 4P, 25 A DC applicatie Tot 1200 VDC
Artikelnummer: 20096807
Artikelnummer fabrikant: 1SCA121462R1001
EAN Code: 6417019526171
ABB Componenten, OTDC, OTDC25F4, Lastscheider 4P, 25 A DC applicatie Tot 1200 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De DC lastscheider OTDC25F4 uit de OTDC-serie zorgt voor veilig schakelen en scheiden van gelijkstroom in onder meer PV-systemen, batterijopslag, laadinfra en industriële DC-rails. Geschikt voor toepassingen tot 1200 VDC, met een 4-polige configuratie voor flexibele bekabeling en circuitindeling.De OTDC25F4 biedt betrouwbare prestaties volgens IEC: 25 A bij 660 VDC (double circuit) en 16 A bij 1000 VDC (double circuit). De meegeleverde terminal bolt kit versnelt de bekabeling, terwijl Bodemmontage installatie eenvoudig en stabiel maakt. Hendel en As worden bewust apart besteld, zodat de bediening perfect op paneeldeur en inbouwdiepte kan worden afgestemd. Het compacte ontwerp levert duidelijke scheiding en hoge bedrijfszekerheid, met een robuuste bouwkwaliteit die langdurig schakelen onder zware DC-belasting ondersteunt.
| Breedte | 52,5 |
| Aantal polen | 4 |
| Hoogte | 89 |
| Diepte | 89 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 25 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
