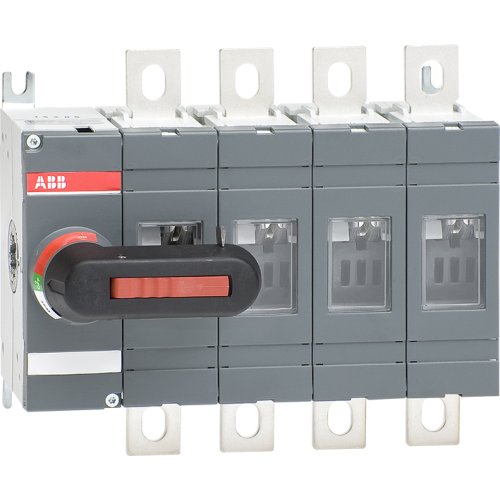

ABB Componenten Lastscheider 4P, 200 A
Artikelnummer: 20094916
Artikelnummer fabrikant: 1SCA022763R4910
EAN Code: 6417019249285
ABB Componenten, SwitchLine, OT 200E04K, Lastscheider 4P, 200 A, 185,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT 200E04K uit de SwitchLine is een 4-polige werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen tot 200 A in machinebesturingen, verdeelkasten en panelen. Dankzij frontbediening biedt hij directe, duidelijke controle over de voeding tijdens in- en uitschakelen en onderhoud.Met bodemmontage integreert hij snel en netjes in de Bodem van de kast. De zwarte, direct gemonteerde hendel zorgt voor stevige, intuïtieve bediening, terwijl de meegeleverde klem-boutenset de bekabeling versnelt en uniform maakt. De lastscheidende functie zorgt voor veilige scheiding onder belasting, 4-polig schakelen verhoogt de installatieveiligheid, en het compacte ontwerp bespaart ruimte zonder concessies aan betrouwbaarheid. Ideaal voor consistente, professionele opbouw met de SwitchLine.
| Breedte | 185,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
