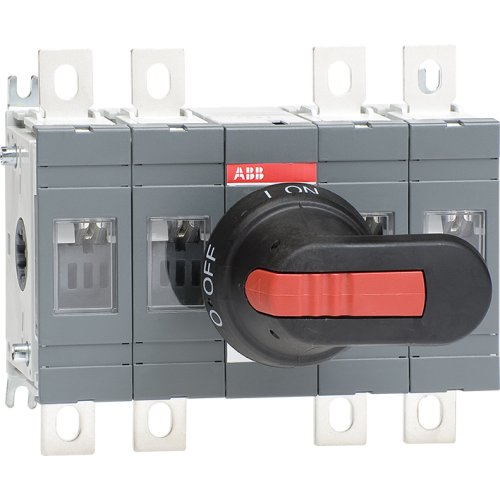

ABB Componenten Lastscheider 4P, 200 A
Artikelnummer: 20094626
Artikelnummer fabrikant: 1SCA022721R4020
EAN Code: 6417019231778
ABB Componenten, SwitchLine, OT 200E22P, Lastscheider 4P, 200 A, 185,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 200E22P is een 4-polige werkschakelaar voor het veilig schakelen en scheiden van stroomkringen tot 200 A in verdeelborden, machines en utiliteit. Hij biedt betrouwbare onderbreking en duidelijke standindicatie, ideaal voor hoofdscheiding en onderhoudswerk.De frontbediende uitvoering met zwarte IP65-hendel zorgt voor robuuste bediening aan de voorkant, ook in veeleisende omgevingen. Bodemmontage versnelt de inbouw, terwijl de meegeleverde as en klem-/boutenset de montage compleet en foutloos maken. Het 4-polige ontwerp ondersteunt volledige fase- en nulonderbreking voor extra veiligheid. Resultaat: snelle installatie, hoge bedrijfszekerheid en een duurzame schakeloplossing binnen de SwitchLine-serie.
| Breedte | 185,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
