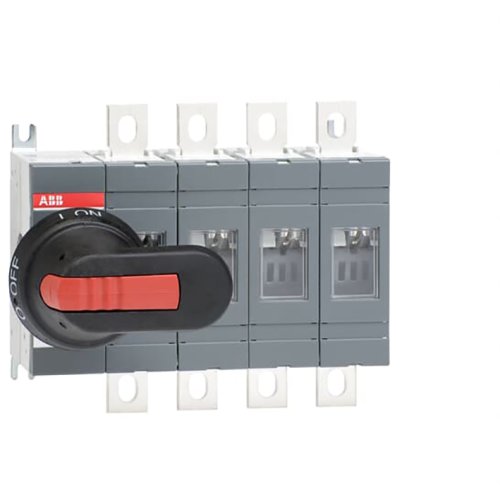

ABB Componenten Lastscheider 4P, 160A
Artikelnummer: 20096756
Artikelnummer fabrikant: 1SCA120521R1001
EAN Code: 6417019519814
ABB Componenten, SwitchLine, OT 160EV04P, Lastscheider 4P, 160A, 180,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT 160EV04P uit de SwitchLine serie is ontworpen voor het veilig schakelen en scheiden van AC-kringen tot 160 A in besturingskasten en machine-omgevingen. De 4-polige, frontbediende uitvoering biedt snelle bediening en duidelijke aan/uit-status, ideaal voor onderhoud en noodstoptoepassingen.De bodemmontage vereenvoudigt paneelinbouw en bespaart ruimte. De zwarte IP65-hendel met as zorgt voor betrouwbare bediening in stoffige of vochtige omgevingen. Dankzij de meegeleverde klemmenboutenset verloopt de bekabeling vlot en consistent. Het robuuste ontwerp en de bewezen SwitchLine-kwaliteit leveren langdurige bedrijfszekerheid, terwijl de 4P-configuratie een volledige scheiding van alle fasen waarborgt voor extra veiligheid.
| Breedte | 180,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 80 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | SwitchLine |
