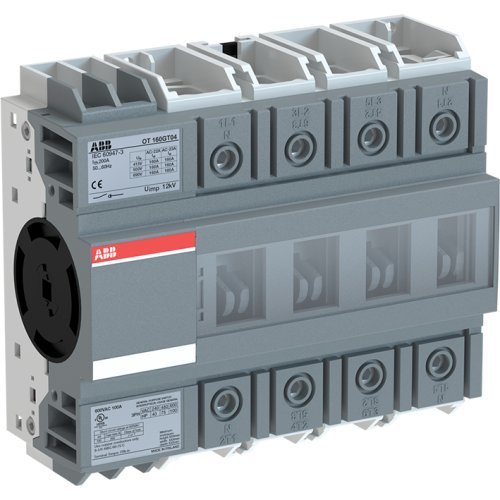

ABB Componenten Lastscheider 4P, 160 A door montage, exclusief bediening
Artikelnummer: 20097041
Artikelnummer fabrikant: 1SCA135137R1001
EAN Code: 6417019638386
ABB Componenten, OT, OT160GT04, Lastscheider 4P, 160 A door montage, exclusief bediening, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT160GT04 werkschakelaar is ontworpen voor het veilig schakelen en scheiden van AC-belastingen tot 160 A in machinebesturingen en verdeelinrichtingen. Dankzij 4-polige uitvoering en frontbediening is hij ideaal voor deurmontage, met een duidelijke scheiding in uit-stand voor veilig onderhoud en ombouw.De beschermde klemmen verhogen de veiligheid en beperken aanrakingsgevaar tijdens montage. De modulaire opzet zonder meegeleverde hendel en as biedt keuzevrijheid in bedieningsconfiguratie en inbouwdiepte. De compacte bouw past naadloos in paneeldeuren en bespaart ruimte, terwijl de OT-serie bekendstaat om robuuste prestaties en lange levensduur. Resultaat: een betrouwbare, snel te integreren werkschakelaar die consistent schakelt, helder is in bediening en de continuïteit van de installatie waarborgt.
| Breedte | 150 |
| Aantal polen | 4 |
| Hoogte | 130 |
| Diepte | 75 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 75 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 75 kW |
| Model | OT |
