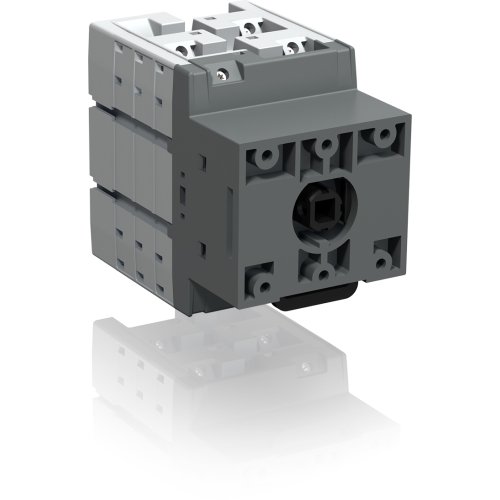

ABB Componenten Lastscheider 4P, 16 A DC applicatie Tot 1200 VDC
Artikelnummer: 20096882
Artikelnummer fabrikant: 1SCA123841R1001
EAN Code: 6417019545608
ABB Componenten, OTDC, OTDC16FT4, Lastscheider 4P, 16 A DC applicatie Tot 1200 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16FT4 is een DC lastscheider uit de OTDC-serie voor het veilig schakelen en scheiden van DC-circuits in panelen. Met 4 polen en 16 A is hij geschikt voor DC-toepassingen tot 1200 VDC, zodat installaties veilig ontkoppeld en onderhouden kunnen worden. Deurmontage zorgt voor een strakke, professionele inbouw.Belangrijke pluspunten: klem-boutenset meegeleverd voor snelle bekabeling, terwijl hendel en as naar wens gekozen en apart besteld kunnen worden. Ondersteunt dubbele circuits volgens IEC: 660 VDC bij 16 A en 1000 VDC bij 10 A, voor betrouwbare prestaties in uiteenlopende DC-configuraties. Compacte afmetingen helpen ruimte te besparen in het paneel. Kies OTDC16FT4 wanneer veilige DC-ontkoppeling, flexibiliteit in bediening en efficiënte paneelintegratie vereist zijn.
| Breedte | 52,5 |
| Aantal polen | 4 |
| Hoogte | 69 |
| Diepte | 87 |
| Nom. (meet)stroom | 25 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 16 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
