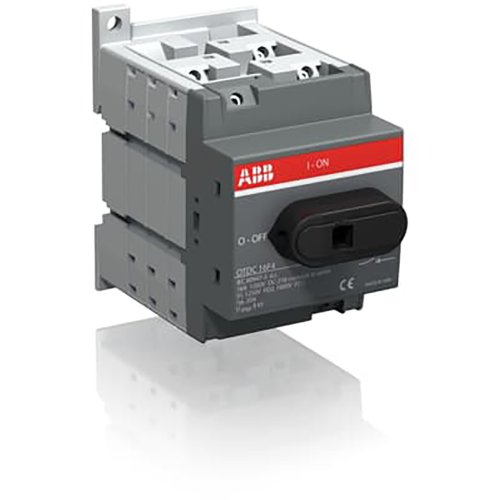

ABB Componenten Lastscheider 4P, 16 A DC applicatie Tot 1200 VDC
Artikelnummer: 20096806
Artikelnummer fabrikant: 1SCA121461R1001
EAN Code: 6417019526164
ABB Componenten, OTDC, OTDC16F4, Lastscheider 4P, 16 A DC applicatie Tot 1200 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16F4 is een DC lastscheider uit de OTDC-serie voor veilig schakelen en scheiden in DC-toepassingen tot 1200 VDC. Met 4 polen en compacte bouw is hij geschikt voor bijvoorbeeld PV-strings, omvormers en andere industriële DC-circuits waar betrouwbare onderbreking cruciaal is.De set wordt geleverd met aansluitbouten voor snelle, zekere bekabeling; Hendel en As worden apart besteld, zodat bediening en inbouw flexibel te configureren zijn. Bodemmontage vereenvoudigt paneel- en kastopbouw. De dubbele-kringprestaties voldoen aan IEC: 16 A bij 660 VDC en 10 A bij 1000 VDC, waardoor de schakelaar stabiel presteert bij hoge gelijkspanningen. Dit biedt bedrijfszekerheid, duidelijke scheiding onder belasting en een gestroomlijnde installatie, met de robuuste betrouwbaarheid die de OTDC-serie kenmerkt.
| Breedte | 52,5 |
| Aantal polen | 4 |
| Hoogte | 89 |
| Diepte | 89 |
| Nom. (meet)stroom | 25 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 16 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
