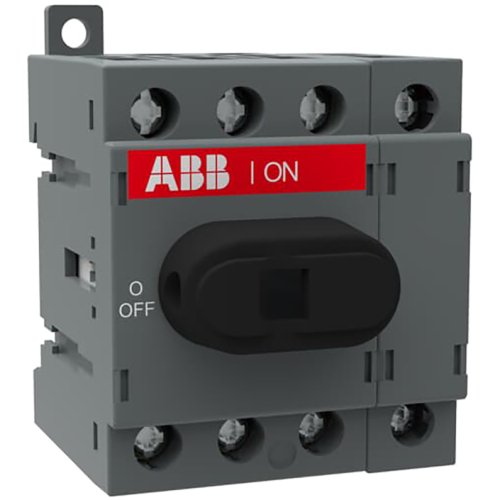

ABB Componenten Lastscheider 4P, 16 A bodem / DIN-rail montage
Artikelnummer: 20095736
Artikelnummer fabrikant: 1SCA104829R1001
EAN Code: 6417019389738
ABB Componenten, SwitchLine, OT16F4N2, Lastscheider 4P, 16 A bodem / DIN-rail montage, IP20, Schroefaansluiting, 7,5, Compleet apparaat in behuizing ingebouwd
SwitchLine OT16F4N2 is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen in besturings- en verdeelinrichtingen. Ideaal voor toepassingen tot 16 A waar betrouwbaarheid en compacte inbouw cruciaal zijn. De frontbediening biedt directe, duidelijke bediening aan de voorkant van het paneel.Bodemmontage en DIN-railmontage geven maximale flexibiliteit in de opbouw, terwijl klemmen met afdekkap extra aanraking- en kortsluitbeveiliging bieden. De niet-zekering uitvoering minimaliseert onderhoud en houdt het ontwerp overzichtelijk. Hendel en as zijn niet inbegrepen, zodat vrij gekozen kan worden uit passende bedieningsaccessoires. Dankzij 4-polige scheiding wordt elke pool betrouwbaar onderbroken, wat stilstand beperkt en veiligheid verhoogt. Robuust, efficiënt en klaar voor snelle integratie in elke kast.
| Breedte | 48 |
| Aantal polen | 4 |
| Hoogte | 68 |
| Diepte | 56 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | SwitchLine |
