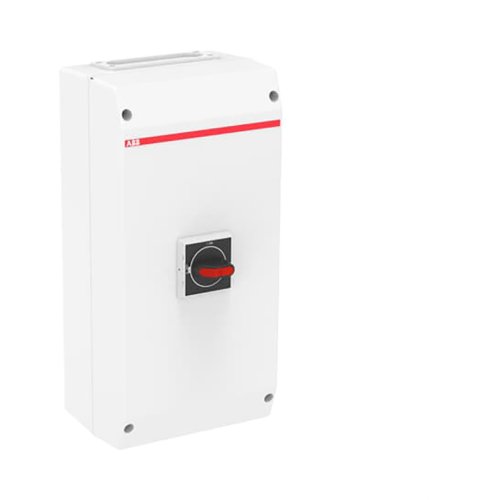

ABB Componenten Lastscheider, 4P 125A, flens I zwarte knop
Artikelnummer: 20094023
Artikelnummer fabrikant: 1SCA022401R5210
EAN Code: 6417019131375
ABB Componenten, Enclosed Switches, OTP 125B4B, Lastscheider, 4P 125A, flens I zwarte knop, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTP 125B4B is een werkschakelaar in behuizing voor het veilig scheiden en uitschakelen van belastingen in machines, HVAC en energiedistributie. De 4-polige uitvoering ondersteunt een 5-draads systeem met vaste N- en PE‑klem, waardoor hoofdcircuits snel en betrouwbaar buiten spanning gezet kunnen worden voor service en inspectie.De glasvezelversterkte polycarbonaatbehuizing (Enclosed Switches) is UV‑bestendig en IP65, geschikt voor binnen en buiten. De zwarte selector‑hendel is vergrendelbaar met drie hangsloten voor duidelijke vergrendeling tijdens werkzaamheden. De dekselvergrendeling voorkomt onbedoelde toegang en is omzeilbaar voor thermografische metingen. Praktische doorvoeren voor I‑flenzen met knock‑outs aan boven- en onderzijde versnellen bekabeling. De combinatie van robuust materiaal, waterstraalbestendigheid en doordachte bediening minimaliseert stilstand en verhoogt veiligheid op locatie.
| Breedte | 200 |
| Aantal polen | 4 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
