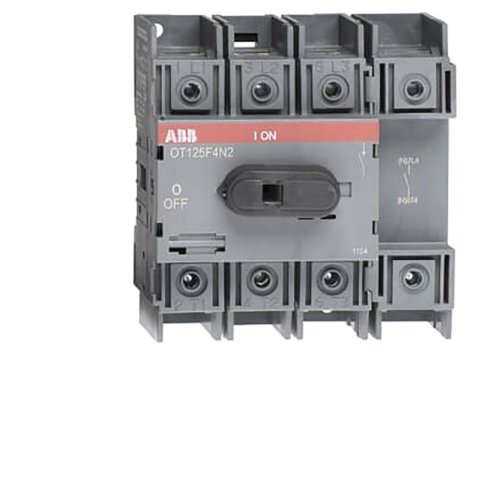

ABB Componenten Lastscheider 4P, 125 A bodem / DIN-rail montage
Artikelnummer: 20095783
Artikelnummer fabrikant: 1SCA105051R1001
EAN Code: 6417019391816
ABB Componenten, SwitchLine, OT125F4N2, Lastscheider 4P, 125 A bodem / DIN-rail montage, 96,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT125F4N2 is een handbediende 4-polige Werkschakelaar voor het veilig schakelen en onderbreken van voedingslijnen tot 125 A in verdelers en machine-omgevingen. Dankzij bodemmontage en DIN-rail montage past hij flexibel in uiteenlopende paneelontwerpen, met frontbediening voor snelle, directe toegang.Belangrijke voordelen: frontaal beschermde klemmen met afdekkap verhogen de veiligheid tijdens bediening en onderhoud. Het non-fusible ontwerp biedt vrijheid om externe zekeringen te selecteren, wat configuratie en onderhoud vereenvoudigt. De robuuste SwitchLine-bouw staat voor langdurige betrouwbaarheid in veeleisende toepassingen. Hendel en as zijn niet inbegrepen, zodat de juiste bedieningsset per toepassing kan worden gekozen. Zo combineert hij compacte inbouw met maximale veiligheid en flexibiliteit.
| Breedte | 96,5 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | SwitchLine |
