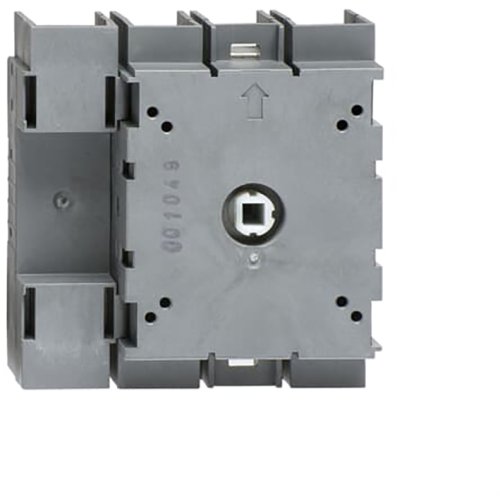

ABB Componenten Lastscheider 4P, 100 A deurmontage
Artikelnummer: 20095780
Artikelnummer fabrikant: 1SCA105031R1001
EAN Code: 6417019391618
ABB Componenten, SwitchLine, OT100FT4N2, Lastscheider 4P, 100 A deurmontage, 96,5, 66,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT100FT4N2 uit de SwitchLine-serie is een 4-polige werkschakelaar voor deurmontage, ideaal voor het betrouwbaar schakelen en veilig scheiden van AC-circuits tot 100 A in besturings- en verdeelinrichtingen. Frontbediening maakt snelle, intuïtieve bediening aan de kastdeur mogelijk, terwijl 4-polig schakelen naadloos drie fasen plus nuldraad afdekt.De front-afgeschermde klemmen verhogen de veiligheid en verkleinen de kans op aanraking en montagefouten. Het zekeringloze ontwerp minimaliseert spanningsval en vereenvoudigt onderhoud. Hendel en as zijn niet inbegrepen, zodat een passende bedieningsoplossing naar wens kan worden gekozen. Robuust, compact en consistent met de SwitchLine-opbouw: voor strak paneelontwerp, duidelijke scheidingsfunctie en maximale bedrijfszekerheid.
| Breedte | 100 |
| Aantal polen | 4 |
| Hoogte | 96,5 |
| Diepte | 66,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | SwitchLine |
