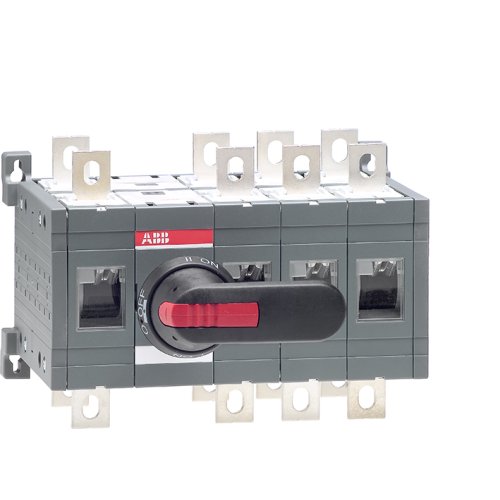

ABB Componenten Lastscheider, 400A 4P
Artikelnummer: 20095029
Artikelnummer fabrikant: 1SCA022777R0500
EAN Code: 6417019253121
ABB Componenten, Transfer Switch, OT 400E13CP, Lastscheider, 400A 4P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 400E13CP uit de serie Transfer Switch is een handbediende 4‑polige werkschakelaar voor betrouwbare I‑0‑II omschakeling tot 400 A. Ideaal voor veilige net/aggregaat‑selectie, onderhoudsbypasses en het omschakelen van lasten in verdeelinrichtingen. De duidelijke standindicatie en solide mechaniek zorgen voor bedrijfszekerheid en minimale stilstand.De schakelaar wordt geleverd met een zwarte kunststof IP65 I‑0‑II pistooltype hendel, as en boutset voor de kabelaansluiting. De hendel is af te sluiten met een hangslot in de 0‑stand; deurvergrendeling werkt in de I‑ en II‑stand en bij vergrendeling, wat ongewenste bediening voorkomt. Vierpolige uitvoering biedt volledige scheiding, terwijl het compacte ontwerp en de intuïtieve bediening de montage en dagelijkse bediening vereenvoudigen. Een robuuste keuze voor consistente omschakeling en verhoogde veiligheid.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 400 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
