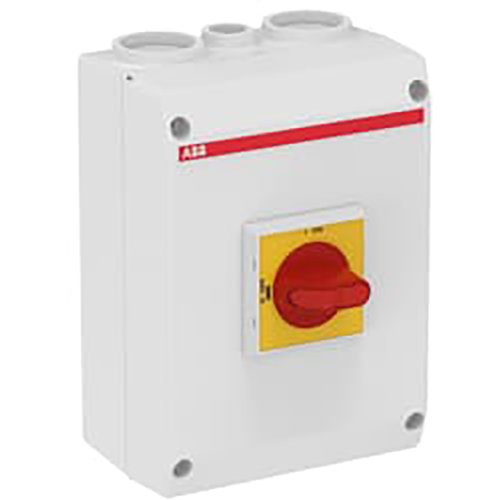

ABB Componenten Lastscheider, 3P 45A, 2xM32+M16 rood/gele knop
Artikelnummer: 20094015
Artikelnummer fabrikant: 1SCA022401R3600
EAN Code: 6417019131214
ABB Componenten, Enclosed Switches, OTP 45BA3M, Lastscheider, 3P 45A, 2xM32+M16 rood/gele knop, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
OTP 45BA3M uit de Enclosed Switches-serie is een werkschakelaar in behuizing voor het veilig schakelen en scheiden van machines en installaties tot 45 A (AC-23, 415 V, 22 kW). Compact en robuust, ideaal voor binnen- én buitentoepassing dankzij IP65 en UV-bescherming.De glasvezelversterkte polycarbonaatbehuizing biedt hoge slagvastheid. De rood/gele hendel is vergrendelbaar voor drie hangsloten en het deksel is geïnterlocked; de vergrendeling is eenvoudig tijdelijk te omzeilen voor thermografie. Schroefdraadinvoeren met knock-outs maken snelle bedrading mogelijk: ruimte voor twee parallelle voedingskabels en één besturingskabel, zowel boven als onder (o.a. 2×M32 + M16). Ontworpen voor een 5‑draads systeem met vaste nul- en PE‑klem voor nette, betrouwbare aansluiting. Zo combineert het toestel veiligheid, montagegemak en langdurige bedrijfszekerheid.
| Breedte | 145 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 90 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 22 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 45 A |
| Schakelvermogen bij 400 V | 22 kW |
| Model | Enclosed Switches |
