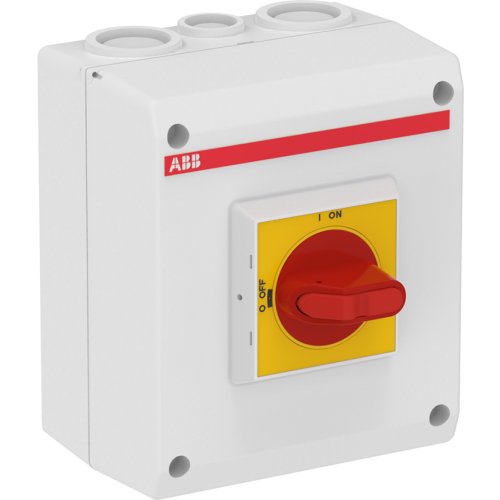

ABB Componenten Lastscheider, 3P 32A, 2xM25+M16 rood/gele knop
Artikelnummer: 20094014
Artikelnummer fabrikant: 1SCA022401R3510
EAN Code: 6417019131207
ABB Componenten, Enclosed Switches, OTP 32BA3M, Lastscheider, 3P 32A, 2xM25+M16 rood/gele knop, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar in behuizing OTP 32BA3M uit de serie Enclosed Switches is ontworpen voor het veilig schakelen en scheiden van motoren en voedingslijnen. Met 3 polen en een nominale stroom tot 32 A biedt hij betrouwbare bescherming en duidelijke uitschakeling in industriële omgevingen.De glasvezelversterkte polycarbonaatbehuizing is UV‑bestendig en IP65, geschikt voor binnen én buiten. De rood/gele hendel is vergrendelbaar met drie hangsloten voor veilige lock‑out/tag‑out. De dekselvergrendeling voorkomt openen onder belasting en is omzeilbaar voor thermografie. In- en uitgangen zijn voorgedraaid met knock‑outs voor twee parallelle krachtkabels plus een stuurkabel, zowel boven als onder, wat montage versnelt. Uitgevoerd voor een 5‑draads systeem met vaste nul- en PE‑klem voor nette, foutloze bekabeling.
| Breedte | 130 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 11 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 23 A |
| Schakelvermogen bij 400 V | 11 kW |
| Model | Enclosed Switches |
