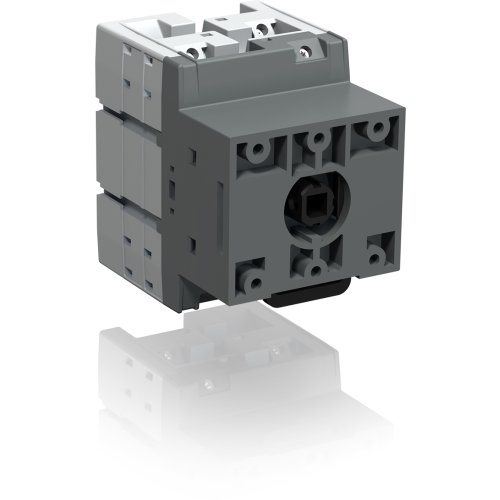

ABB Componenten Lastscheider 3P, 32 A DC applicatie Tot 1000 VDC
Artikelnummer: 20096887
Artikelnummer fabrikant: 1SCA123846R1001
EAN Code: 6417019545653
ABB Componenten, OTDC, OTDC32FT3, Lastscheider 3P, 32 A DC applicatie Tot 1000 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC32FT3 DC lastscheider uit de OTDC-serie is ontwikkeld voor het veilig schakelen en isoleren van DC-kringen tot 1000 VDC en 32 A. Ideaal voor toepassingen zoals PV-string- en batterijcircuits waar betrouwbare scheiding en onderhoudsveiligheid cruciaal zijn. Het 3-polige ontwerp biedt compacte inbouw en duidelijke, zichtbare scheiding conform IEC-eisen.Deurmontage is standaard, met meegeleverde aansluitbouten voor snelle en nette bekabeling. De hendel en as worden bewust apart besteld, zodat de bediening precies op de kast en toepassing kan worden afgestemd. Dit zorgt voor flexibiliteit in paneelontwerp en ergonomie. De OTDC32FT3 biedt consistente prestaties, hoge DC-schakelcapaciteit en een robuuste mechanica voor langdurige betrouwbaarheid in veeleisende omgevingen.
| Breedte | 52,5 |
| Aantal polen | 3 |
| Hoogte | 69 |
| Diepte | 75,5 |
| Nom. (meet)stroom | 45 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
