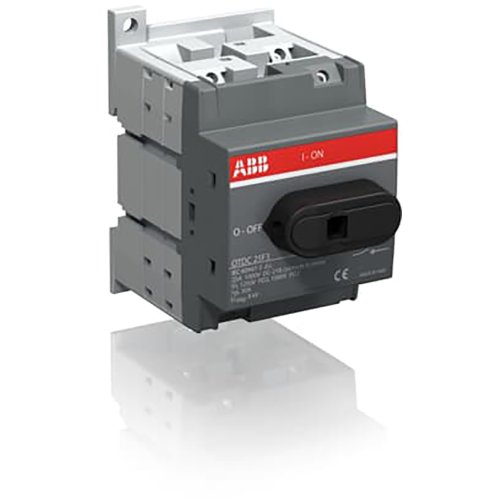

ABB Componenten Lastscheider 3P, 25 A DC applicatie Tot 1000 VDC
Artikelnummer: 20096804
Artikelnummer fabrikant: 1SCA121458R1001
EAN Code: 6417019526133
ABB Componenten, OTDC, OTDC25F3, Lastscheider 3P, 25 A DC applicatie Tot 1000 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC25F3 is een DC lastscheider voor het veilig onderbreken en isoleren van gelijkstroomkringen tot 1000 VDC. Met 3 polen en 25 A is hij geschikt voor compacte DC-toepassingen zoals PV-stringdisconnectie, batterijopslag en DC-voedingen, waar betrouwbare scheiding en duidelijke werkveiligheid vereist zijn.Deze uitvoering biedt bodemmontage voor snelle, stabiele bevestiging. Een klemboutset (terminal bolt kit) is inbegrepen, waardoor bekabeling efficiënt verloopt. De hendel en as worden apart besteld, zodat de bediening kan worden afgestemd op de kast en inbouwdiepte. Het robuuste ontwerp van de OTDC-serie minimaliseert spanningsval en warmteontwikkeling, wat de levensduur van componenten ondersteunt. Resultaat: een compacte, onderhoudsvriendelijke oplossing die consistent schakelt en stilstand minimaliseert in DC-omgevingen.
| Breedte | 52,5 |
| Aantal polen | 3 |
| Hoogte | 89 |
| Diepte | 77,6 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 25 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
