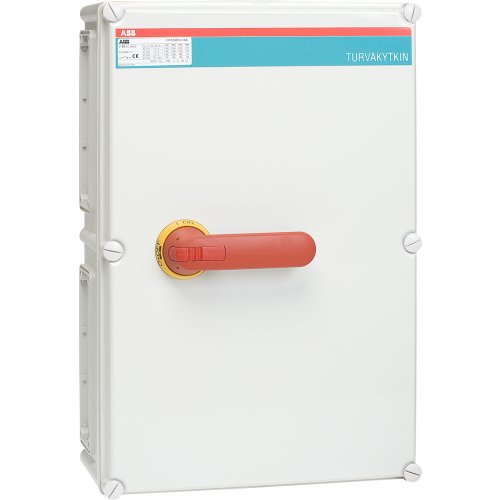

ABB Componenten Lastscheider, 3P + 1M + 1V 132 kw, flens II kunststof kast, IP65, rood
Artikelnummer: 20093885
Artikelnummer fabrikant: 1SCA022297R6270
EAN Code: 6417019071978
ABB Componenten, Enclosed Switches, OT250KGCC3A, Lastscheider, 3P + 1M + 1V 132 kw, flens II kunststof kast, IP65, rood, IP65, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
De OT250KGCC3A uit de serie Enclosed Switches is een werkschakelaar in kunststof behuizing voor het veilig scheiden en uitschakelen van vermogenskringen tot 415 V AC-23, 250 A (132 kW). Ideaal voor hoofdschakeling en onderhoudswerk, met 3-polige schakeling en gemonteerd hulpcontact 2NO/1NC voor duidelijke status- en stuurfuncties.De UV-bestendige, glasvezelversterkte polycarbonaat behuizing (IP65) is geschikt voor binnen en buiten. De rood-gele pistolhendel is vergrendelbaar met drie hangsloten voor veilig lock-out/tag-out. Het deksel is vergrendeld en indien nodig te overrulen. Knock-out kabelinvoeren voor II-flenzen en onderinvoer versnellen montage; PE-klemmen zijn inbegrepen. Dit levert robuuste veiligheid, hoge bedrijfszekerheid en een efficiënte installatie op, ook in veeleisende omgevingen.
| Breedte | 380 |
| Aantal polen | 3 |
| Hoogte | 560 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
