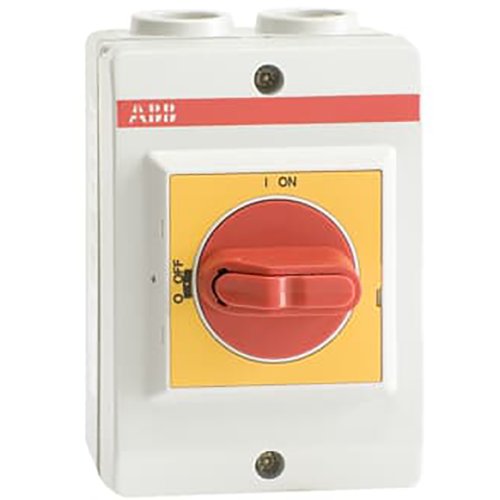

ABB Componenten Lastscheider, 3P 16A, 2xM20 rood/geel knop
Artikelnummer: 20094012
Artikelnummer fabrikant: 1SCA022401R3350
EAN Code: 6417019131184
ABB Componenten, Enclosed Switches, OTP 16BA3M, Lastscheider, 3P 16A, 2xM20 rood/geel knop, IP65, Draaiknop, 7,5, Rood, Compleet apparaat in behuizing ingebouwd
OTP 16BA3M uit de Enclosed Switches-serie is een werkschakelaar voor het veilig scheiden en lokaal bedienen van machines en installaties tot 7,5 kW. Met 3-polige AC-23 schakeling en 16 A is hij geschikt voor robuuste motorlasten, zowel binnen als buiten.De slagvaste, glasvezelversterkte polycarbonaatbehuizing (IP65) is UV-bestendig en weerstaat lage-druk waterstralen. De rood/gele selectorhendel is vergrendelbaar met drie hangsloten voor duidelijk zichtbare uitschakeling en veilig onderhoud. De afdekking is mechanisch vergrendeld en kan doelgericht worden vrijgegeven voor bijvoorbeeld thermografie. Voor snelle montage zijn er getapte kabelinvoeren met knock-outs voor twee parallelle kabels boven en onder (o.a. 2× M20), plus twee membraandoorvoeren en twee trekontlastingen. Ontworpen voor 5-draads systemen met vaste N- en PE-klem voor een nette, foutloze aansluiting.
| Breedte | 85 |
| Aantal polen | 3 |
| Hoogte | 120 |
| Diepte | 60 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
