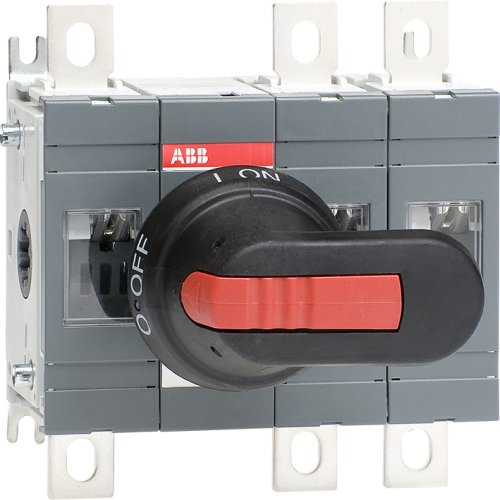

ABB Componenten Lastscheider 3P, 160A
Artikelnummer: 20096759
Artikelnummer fabrikant: 1SCA120529R1001
EAN Code: 6417019519906
ABB Componenten, SwitchLine, OT 160EV12P, Lastscheider 3P, 160A, 150,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
SwitchLine OT 160EV12P is een 3-polige werkschakelaar voor het veilig schakelen en scheiden van vermogenscircuits tot 160 A in paneel- en machinebouw. Geschikt voor frontbediening en bodemmontage, levert hij betrouwbare hoofdschakeling tijdens onderhoud en stilstand.Voordelen die tijd en risico’s reduceren: een zwarte IP65-hendel met as voor robuuste bediening en hoge bescherming tegen stof en water; een meegeleverde boutenset voor aansluitklemmen voor snelle, nette montage; compacte bouw en duidelijke standindicatie voor overzicht en minder kans op foutbediening. Als onderdeel van de OT160EV-familie biedt hij consistente prestaties en eenvoudige standaardisatie. De directe frontbediening en strakke paneelinbouw zorgen voor veiligheid, efficiëntie en vertrouwen in elke schakeling.
| Breedte | 150,5 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 80 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | SwitchLine |
