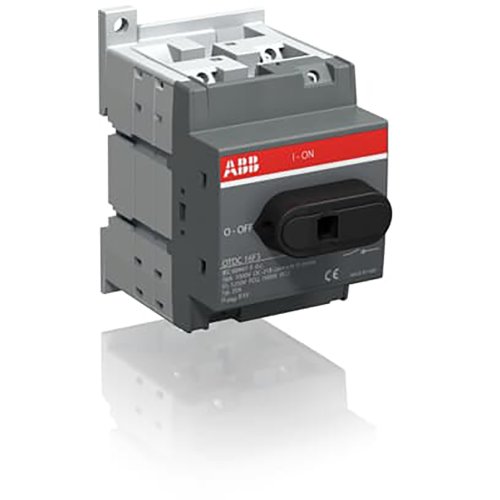

ABB Componenten Lastscheider 3P, 16 A DC applicatie Tot 1000 VDC
Artikelnummer: 20096803
Artikelnummer fabrikant: 1SCA121457R1001
EAN Code: 6417019526126
ABB Componenten, OTDC, OTDC16F3, Lastscheider 3P, 16 A DC applicatie Tot 1000 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC16F3 is een DC lastscheider uit de OTDC-serie voor het veilig schakelen en isoleren van één DC‑stroomkring tot 1000 VDC en 16 A. Ideaal voor toepassingen zoals PV-stringafschakeling, batterij‑ en DC‑verdelingspanelen waar betrouwbare onderbreking en duidelijke scheiding vereist zijn.Dankzij bodemmontage integreert hij snel in besturingskasten. De klemmenboutset is inbegrepen voor directe bekabeling; hendel en as worden afzonderlijk besteld, zodat de bediening passend kan worden gekozen. De 3‑polige configuratie en IEC‑conforme prestaties zorgen voor consistente, veilige uitschakeling onder belasting. Het compacte ontwerp en de robuuste bouw verhogen de bedrijfszekerheid en maken service en onderhoud eenvoudiger, met minimale stilstand.
| Breedte | 52,5 |
| Aantal polen | 3 |
| Hoogte | 89 |
| Diepte | 77,6 |
| Nom. (meet)stroom | 25 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 16 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
