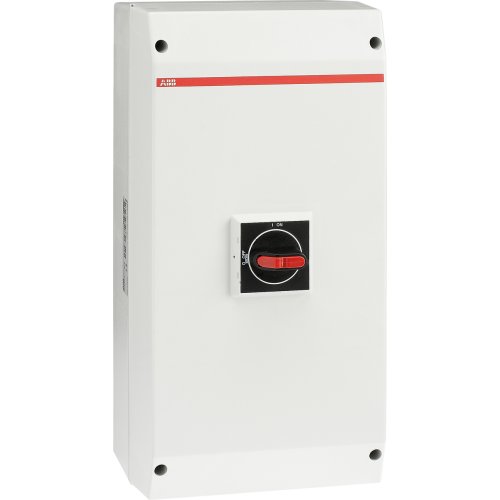

ABB Componenten Lastscheider, 3P 125A, flens universeel zwarte knop
Artikelnummer: 20094011
Artikelnummer fabrikant: 1SCA022401r3270
EAN Code: 6417019131177
ABB Componenten, Enclosed Switches, OTP 125B3U, Lastscheider, 3P 125A, flens universeel zwarte knop, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTP 125B3U is een werkschakelaar in behuizing voor het veilig schakelen en scheiden van vermogenskringen. Deze 3-polige oplossing is geschikt voor AC-23 toepassingen tot 415 V, 90 A (45 kW) en ondersteunt een 5-draadssysteem met vaste N- en PE-klem. Ideaal voor betrouwbare uitschakeling bij onderhoud of noodstop.De robuuste, UV-bestendige polycarbonaatbehuizing (IP65) biedt bescherming tegen lage-druk waterstralen en maakt zowel binnen- als buitenplaatsing mogelijk. De zwarte selector-hendel is vergrendelbaar met drie hangsloten voor verhoogde veiligheid. De interlocked cover voorkomt openen onder belasting, terwijl de interlocking kan worden opgeheven voor thermografie. Kabelinvoeren zijn naar wens aan te brengen. Kortom: hoge bedrijfszekerheid, veilige bediening en flexibele integratie binnen de Enclosed Switches serie.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
