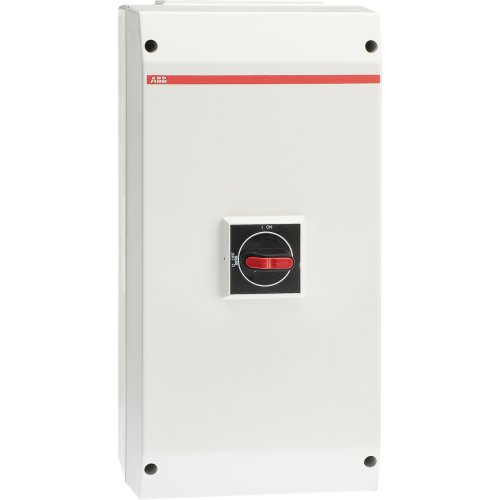

ABB Componenten Lastscheider, 3P 125A, flens I zwarte knop
Artikelnummer: 20093952
Artikelnummer fabrikant: 1SCA022383R3700
EAN Code: 6417019125008
ABB Componenten, Enclosed Switches, OTP 125B3B, Lastscheider, 3P 125A, flens I zwarte knop, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
OTP 125B3B uit de serie Enclosed Switches is een werkschakelaar in behuizing voor het veilig scheiden en uitschakelen van machines en lokale verdelers. De unit biedt betrouwbare lastscheiding voor onderhoud, stilstand en noodbediening, zowel binnen als buiten toepassingen.De robuuste, UV‑bestendige behuizing van glasvezelversterkt polycarbonaat is IP65 en weerstaat lage-druk waterstralen. De zwarte hendel is vergrendelbaar met drie hangsloten voor duidelijke vergrendeling van energie. Een interlocked deksel voorkomt openen onder belasting, met een te overrulen interlocking voor bijvoorbeeld thermografie. Kabelinvoeren met knock-outs aan boven- en onderzijde (I‑flenzen) vereenvoudigen bekabeling. Geschikt voor 3-polige systemen met vaste nul- en PE-klemmen voor een nette, snelle aansluiting en consistente bedrijfszekerheid.
| Breedte | 200 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
