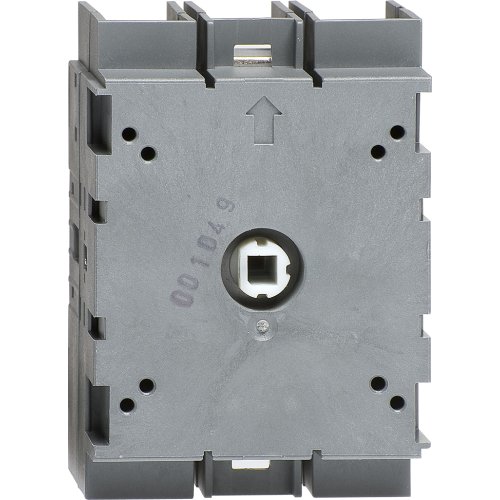

ABB Componenten Lastscheider 3P, 125 A deurmontage
Artikelnummer: 20095788
Artikelnummer fabrikant: 1SCA105060R1001
EAN Code: 6417019391908
ABB Componenten, SwitchLine, OT125FT3, Lastscheider 3P, 125 A deurmontage, 66,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
OT125FT3 Werkschakelaar uit de SwitchLine is een 3-polige oplossing voor veilig scheiden en uitschakelen tot 125 A, ideaal als hoofd- of onderhoudsschakelaar in besturings- en verdeelkasten. Deurmontage en frontbediening zorgen voor directe, zichtbare bediening aan de kastdeur.Deze werkschakelaar heeft een lastscheiderfunctie zonder zekeringen (non-fusible) en beschikt over aan de voorzijde afgeschermde klemmen voor extra veiligheid en een nette paneelopbouw. De modulaire opzet maakt snelle inbouw mogelijk en biedt flexibiliteit in configuratie. Hendel en as zijn niet inbegrepen, zodat de gewenste bedieningswijze en aslengte vrij te kiezen zijn. Resultaat: betrouwbare scheiding, duidelijke statusindicatie en een robuuste oplossing binnen de SwitchLine voor dagelijks schakelen en onderhoud.
| Breedte | 70 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 66,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | SwitchLine |
