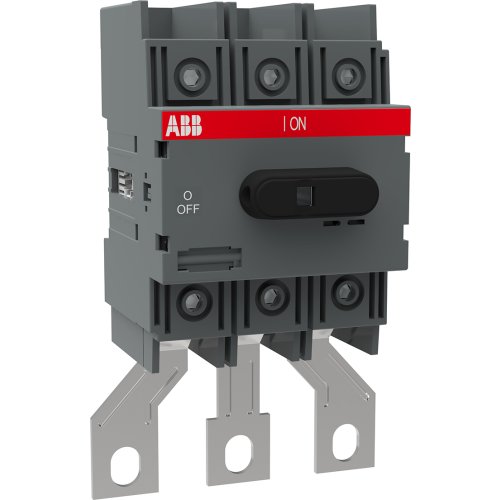

ABB Componenten Lastscheider 3P, 125 A bodem / DIN-rail montage met es aan de onderzij
Artikelnummer: 20096340
Artikelnummer fabrikant: 1SCA114833R1001
EAN Code: 6417019471419
ABB Componenten, OT, OT125FLB3, Lastscheider 3P, 125 A bodem / DIN-rail montage met es aan de onderzij, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT125FLB3 werkschakelaar is ontworpen voor het veilig scheiden en schakelen van AC-belastingen tot 125 A in verdeelinrichtingen en machine-omgevingen. Met frontbediening en keuze voor bodem- of DIN-railmontage past hij moeiteloos in compacte kasten en retrofit-situaties.De 3-polige uitvoering biedt extended railaansluitklemmen aan de onderzijde voor directe busbarmontage en lage overgangsweerstand, terwijl frontbeschermde klemmen aan de bovenzijde extra aanraakveiligheid en overzichtelijke bekabeling geven. De modulaire opbouw maakt het mogelijk om hendel en as apart te selecteren, zodat het bedieningspunt en de paneeldiepte perfect aansluiten op het ontwerp. Als onderdeel van de OT-serie staat hij voor consistente prestaties en duidelijke schakelaanduiding.
| Breedte | 90 |
| Aantal polen | 3 |
| Hoogte | 154 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT |
