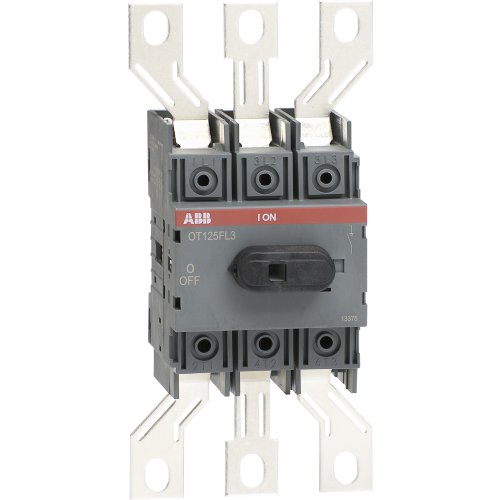

ABB Componenten Lastscheider 3P, 125 A bodem / DIN-rail montage beide kanten verlengde
Artikelnummer: 20096260
Artikelnummer fabrikant: 1SCA112372R1001
EAN Code: 6417019449371
ABB Componenten, OT, OT125FL3, Lastscheider 3P, 125 A bodem / DIN-rail montage beide kanten verlengde, 181,5, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT125FL3 werkschakelaar uit de OT‑serie is ontwikkeld voor het veilig schakelen en scheiden van voedingscircuits tot 125 A in besturings- en verdeeltoepassingen. Met 3-polige frontbediening zorgt hij voor duidelijke scheiding tijdens onderhoud en een betrouwbare uitschakeling wanneer dat nodig is.De werkschakelaar biedt flexibele montage: bodemmontage of direct op DIN‑rail. Verlengde railaansluitingen aan beide zijden maken inkoppelen in krappe kasten eenvoudiger en versnellen de bedrading. De basisconstructie is robuust en ruimtebesparend, zodat hij moeiteloos in paneelontwerpen past. Hendel en as zijn niet inbegrepen, waardoor de bedieningsset passend bij de toepassing kan worden gekozen. Dit resulteert in een efficiënte, veilige en nette opbouw zonder concessies aan performance of servicevriendelijkheid.
| Breedte | 90 |
| Aantal polen | 3 |
| Hoogte | 181,5 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | OT |
