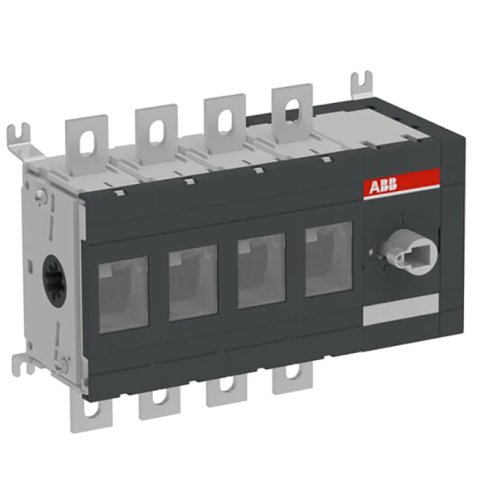

ABB Componenten Lastscheider, 315A 4P zijbediend recht
Artikelnummer: 20095461
Artikelnummer fabrikant: 1SCA022870R1810
EAN Code: 6417019337357
ABB Componenten, SwitchLine, OT 315ES40, Lastscheider, 315A 4P zijbediend recht, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 315ES40 is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen tot 315 A in besturings- en verdeelinrichtingen. De zijbediende, rechts uitgevoerde bediening maakt efficiënte inbouw in kasten en panelen mogelijk met optimale ergonomie.Bodemmontage bespaart ruimte en vereenvoudigt retrofit. De meegeleverde aansluitboutenset versnelt bekabeling en zorgt voor stevige verbindingen. Hendel en as zijn niet inbegrepen, waardoor vrij gekozen kan worden uit bedieningsopties en lengtes die passen bij de opbouw. De vierpolige uitvoering biedt volledige scheiding van alle fasen voor betrouwbaar onderhoud. Als onderdeel van de SwitchLine-serie levert het apparaat robuuste schakelprestaties en een duidelijke standindicatie voor snel en zeker werken.
| Breedte | 270 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | SwitchLine |
