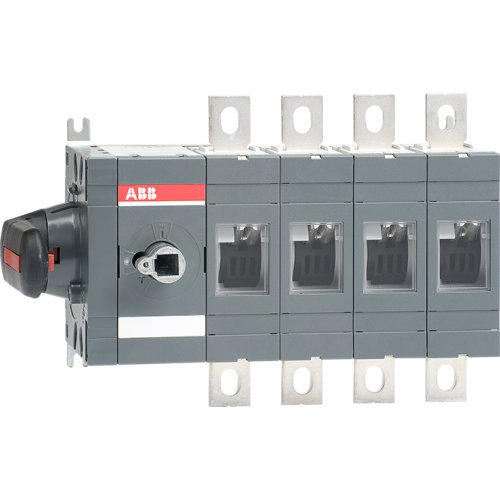

ABB Componenten Lastscheider 315A 4P, zijbediend
Artikelnummer: 20095394
Artikelnummer fabrikant: 1SCA022860R1600
EAN Code: 6417019308869
ABB Componenten, OT, OT315ES04K, Lastscheider 315A 4P, zijbediend, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT315ES04K is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van belastingen tot 315 A in machine- en paneeltoepassingen. Ideaal voor onderhoud, stilstand en noodafschakeling, met duidelijke bediening dankzij de zwarte direct gemonteerde hendel.De zijbediening en bodemmontage bieden optimale inbouwflexibiliteit in compacte kasten. De 4-polige uitvoering zorgt voor volledige scheiding over alle polen, wat de bedrijfszekerheid verhoogt. Een meegeleverde aansluitboutenset versnelt de montage en beperkt extra onderdelen. Als onderdeel van de OT-serie staat dit type bekend om een robuust ontwerp en consistente prestaties, waardoor het een betrouwbare keuze is voor schakelen onder belasting en veilige spanningsvrijstelling.
| Breedte | 295 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
