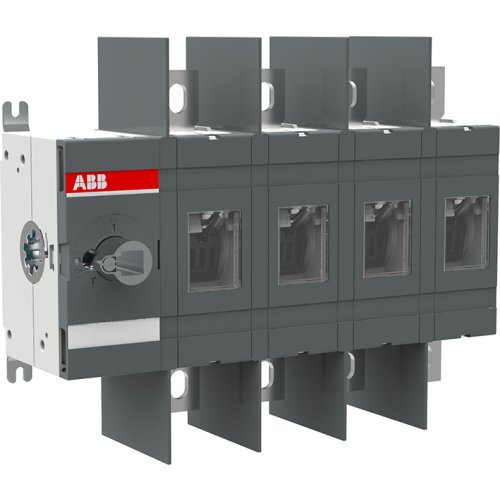

ABB Componenten Lastscheider, 315A 4P grotere vlagafst
Artikelnummer: 20095147
Artikelnummer fabrikant: 1SCA022809R9030
EAN Code: 6417019272504
ABB Componenten, OT, OT315E04W, Lastscheider, 315A 4P grotere vlagafst, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT315E04W uit de OT-serie is een werkschakelaar voor het betrouwbaar schakelen en veilig scheiden van voedingslijnen tot 315 A. Ideaal in verdeelinrichtingen en machine-omgevingen waar een duidelijke uitschakeling en onderhoudsvriendelijkheid vereist zijn. De frontbediende uitvoering biedt directe bediening vanaf het paneel.Deze 4-polige werkschakelaar is geschikt voor bodemmontage en heeft een brede faseafstand voor extra isolatieruimte en een overzichtelijke bekabeling. De terminal bolt kit is inbegrepen voor snelle, zekere aansluiting. Hendel en as zijn niet inbegrepen, zodat de bedieningsoplossing flexibel kan worden afgestemd op de toepassing of deurkoppeling. Robuust ontworpen voor frequente schakelmomenten en consistente prestaties, waarmee stilstand wordt beperkt en veiligheid in het schakelpaneel wordt verhoogd.
| Breedte | 275 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | OT |
