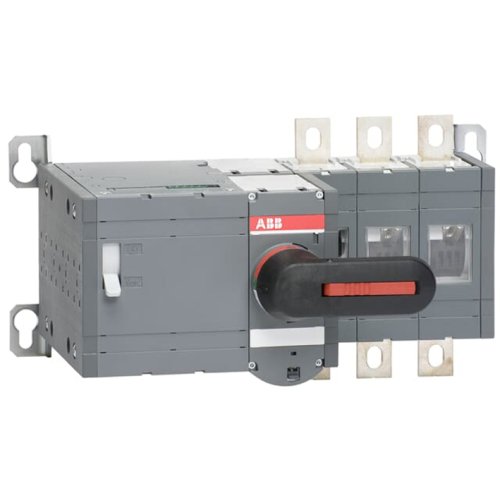

ABB Componenten Lastscheider, 315A 3P motor bediend 220...240 V
Artikelnummer: 20096384
Artikelnummer fabrikant: 1SCA115334R1001
EAN Code: 6417019477121
ABB Componenten, Transfer Switch, OTM315E3M230C, Lastscheider, 315A 3P motor bediend 220...240 V, 211,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM315E3M230C is een gemotoriseerde werkschakelaar voor betrouwbaar schakelen en veilig scheiden van vermogenskringen tot 315 A in driefasige toepassingen. Ideaal voor besturingspanelen en verdelers dankzij bodemmontage en motorvoeding 220…240 V. Bij onderhoud of nood biedt de meegeleverde hendel directe, handbediende bediening.De driepolige uitvoering combineert bedrijfszeker schakelen met praktische installatievoordelen: een terminal bolt kit versnelt en vereenvoudigt de bekabeling, terwijl een opslagclip voor een reservezekering kritische onderdelen binnen handbereik houdt. De male connector voor het stuurcircuit maakt de aansluiting snel en foutarm. Zo levert de OTM-serie consistente prestaties met korte inbedrijfsteltijden en minimale stilstand.
| Breedte | 298 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 211,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | OTM |
