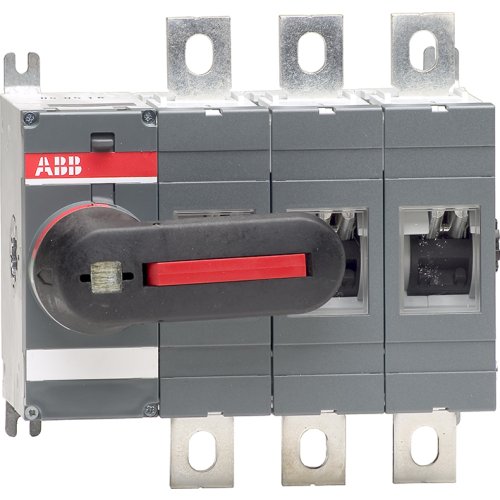

ABB Componenten Lastscheider, 315A 3P knop direct op schakelaar
Artikelnummer: 20094921
Artikelnummer fabrikant: 1SCA022763R5630
EAN Code: 6417019249353
ABB Componenten, SwitchLine, OT315E03K, Lastscheider, 315A 3P knop direct op schakelaar, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT315E03K uit de SwitchLine-serie is ontworpen voor het veilig schakelen en isoleren van vermogenskringen tot 315 A in panelen en machines. Ideaal voor hoofd- en onderhoudsafschakeling, met een duidelijke standindicatie en betrouwbare scheiding over 3 polen.Deze handbediende lastscheider biedt frontbediening voor snelle toegang, bodemmontage voor efficiënte paneelinbouw en een zwarte, direct gemonteerde hendel voor robuuste, intuïtieve bediening. De meegeleverde klem‑boutenset versnelt de bekabeling en zorgt voor een nette, stabiele aansluiting. Het 3-polige ontwerp minimaliseert stilstand bij service en verhoogt de veiligheid bij interventies. Een compacte, onderhoudsvriendelijke keuze die tijd bespaart tijdens montage én exploitatie.
| Breedte | 191 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 128 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | SwitchLine |
