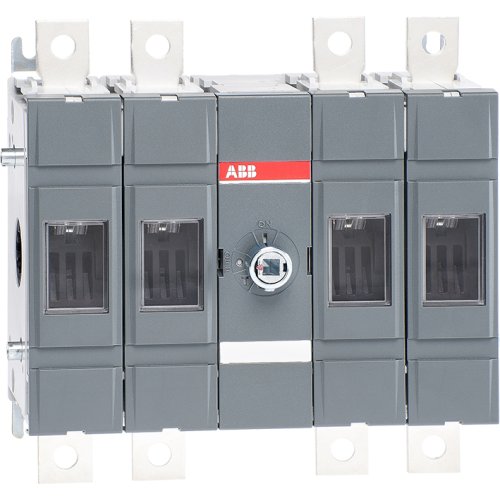

ABB Componenten Lastscheider 2x 2P, 200 A DC, applicatie Tot 1000 VDC, bediening tusse
Artikelnummer: 20096956
Artikelnummer fabrikant: 1SCA125856R1001
EAN Code: 6417019558578
ABB Componenten, OTDC, OTDC200E22, Lastscheider 2x 2P, 200 A DC, applicatie Tot 1000 VDC, bediening tusse, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
OTDC200E22 is een DC lastscheider uit de OTDC-serie voor het betrouwbaar schakelen en veilig scheiden van gelijkstroomkringen tot 1000 VDC en 200 A. Ideaal voor DC-toepassingen in energieopwekking en -opslag waar bedrijfszekerheid en veiligheid centraal staan.De 2x 2-polige uitvoering met bediening tussen de polen zorgt voor duidelijk zichtbare en veilige scheiding. Bodemmontage maakt een snelle, nette paneelopbouw mogelijk. Een terminalboutenset is inbegrepen, terwijl Hendel en As apart te bestellen zijn voor maximale flexibiliteit in bediening en opstelling. De uitvoering voldoet aan IEC-vereisten en biedt consistente prestaties bij hoge DC-belastingen, waardoor stilstand en risico’s worden geminimaliseerd. Standaardisatie binnen de OTDC-serie vereenvoudigt selectie, montage en onderhoud.
| Breedte | 185,4 |
| Aantal polen | 4 |
| Hoogte | 262 |
| Diepte | 90,5 |
| Nom. (meet)stroom | 200 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 200 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 5 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 2 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
