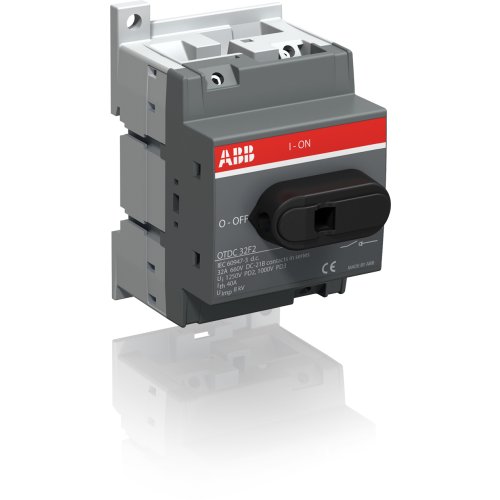

ABB Componenten Lastscheider 2P, 32 A DC applicatie Tot 660 VDC
Artikelnummer: 20096802
Artikelnummer fabrikant: 1SCA121456R1001
EAN Code: 6417019526119
ABB Componenten, OTDC, OTDC32F2, Lastscheider 2P, 32 A DC applicatie Tot 660 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC32F2 DC lastscheider uit de OTDC-serie is ontworpen voor het veilig onderbreken en isoleren van één DC-circuit in toepassingen zoals PV, energieopslag en industriële DC-verdelingen. Compact, robuust en betrouwbaar voor dagelijkse schakelingen en onderhoud, met duidelijke scheiding om stilstand te verkorten en veiligheid te verhogen.Belangrijke pluspunten: bodemmontage voor snelle, nette opbouw en een meegeleverde terminalboutenset voor directe aansluiting. De Hendel en As worden afzonderlijk besteld, zodat de bedieningsconfiguratie vrij gekozen kan worden. Presteert volgens IEC tot 660 VDC/32 A en tot 1000 VDC/20 A per enkel circuit. Een toekomstzekere keuze wanneer hoge DC-spanningen en consistent schakelen samenkomen met flexibiliteit in paneelontwerp. Kies OTDC32F2 voor zekere scheiding en efficiënte integratie.
| Breedte | 52,5 |
| Aantal polen | 2 |
| Hoogte | 89 |
| Diepte | 66,2 |
| Nom. (meet)stroom | 45 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 32 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
