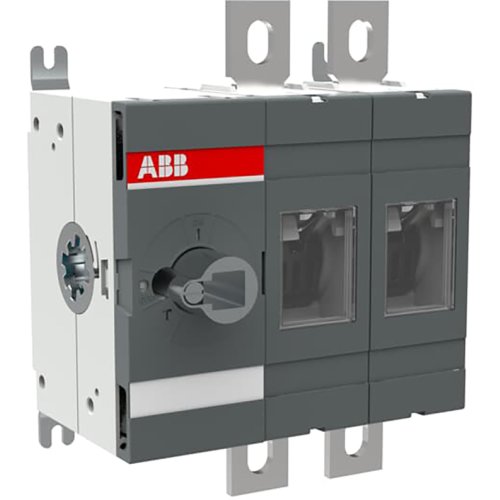

ABB Componenten Lastscheider 2P, 315 A
Artikelnummer: 20095131
Artikelnummer fabrikant: 1SCA022799R7110
EAN Code: 6417019264844
ABB Componenten, SwitchLine, OT 315E02, Lastscheider 2P, 315 A, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT 315E02 Werkschakelaar uit de SwitchLine serie is ontworpen voor het veilig schakelen en scheiden van AC-voedingscircuits tot 315 A. De 2-polige, frontbediende uitvoering met Bodemmontage past naadloos in besturings- en verdeelpanelen en biedt een duidelijke, betrouwbare scheidingsfunctie voor onderhoud en service.De frontbediening zorgt voor snelle, intuïtieve bediening; de Bodemmontage versnelt paneelbouw en bespaart ruimte. De hendel en as zijn bewust niet inbegrepen, zodat de juiste bedieningscomponenten flexibel kunnen worden gekozen voor elke toepassing. Een terminal-boutenset is inbegrepen om de bekabeling vlot en stevig te realiseren. Als onderdeel van de SwitchLine serie combineert dit model robuuste prestaties met consistente kwaliteit, waardoor uitvaltijd wordt beperkt en de bedrijfszekerheid omhooggaat.
| Breedte | 147 |
| Aantal polen | 2 |
| Hoogte | 185 |
| Diepte | 107 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 180 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 180 kW |
| Model | SwitchLine |
