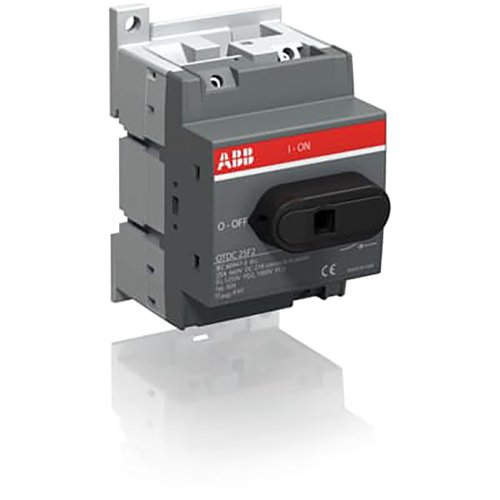

ABB Componenten Lastscheider 2P, 25 A DC applicatie Tot 660 VDC
Artikelnummer: 20096801
Artikelnummer fabrikant: 1SCA121455R1001
EAN Code: 6417019526102
ABB Componenten, OTDC, OTDC25F2, Lastscheider 2P, 25 A DC applicatie Tot 660 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC25F2 is een DC lastscheider uit de OTDC-serie voor het veilig schakelen en scheiden van enkelvoudige DC-circuits in bijvoorbeeld aandrijf- en energieopslagtoepassingen. Compact en betrouwbaar, ontworpen voor bodemmontage, zodat hij probleemloos in kasten en panelen past.De klem-boutenset is inbegrepen voor directe bekabeling; hendel en as worden apart besteld, zodat de bediening afgestemd kan worden op de toepassing. De schakelaar is geschikt voor 25 A bij 660 VDC en 16 A bij 1000 VDC (IEC), waardoor hij zowel in middel- als hoogspanning DC-omgevingen inzetbaar is. Dit levert veilige isolatie, duidelijke bediening en consistente prestaties voor DC-installaties die om zekerheid en continuïteit vragen.
| Breedte | 52,5 |
| Aantal polen | 2 |
| Hoogte | 89 |
| Diepte | 66,2 |
| Nom. (meet)stroom | 32 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 25 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
