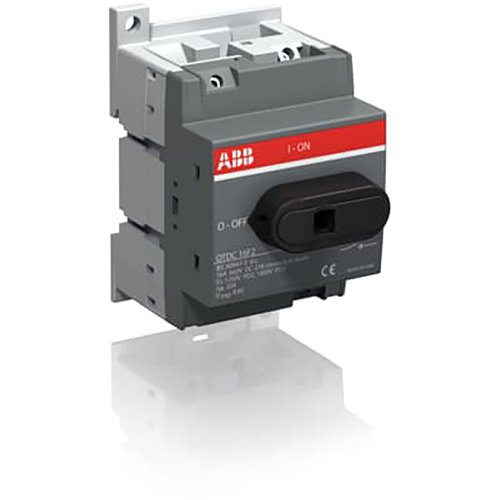

ABB Componenten Lastscheider 2P, 16 A DC applicatie Tot 660 VDC
Artikelnummer: 20096800
Artikelnummer fabrikant: 1SCA121454R1001
EAN Code: 6417019525990
ABB Componenten, OTDC, OTDC16F2, Lastscheider 2P, 16 A DC applicatie Tot 660 VDC, Grijs, Deurkoppelingsdraaiaandrijving, 1000.000 - 1000.000, Zwart, Inbouwapparaat vaste inbouw techniek
De OTDC16F2 DC lastscheider uit de OTDC-serie schakelt en scheidt gelijkstroom veilig in een enkel circuit. Geschikt voor DC-toepassingen waar betrouwbare onderbreking vereist is: tot 660 VDC bij 16 A volgens IEC en tot 1000 VDC bij 10 A. Daarmee biedt hij zekerheid bij het spanningsloos maken van circuits voor onderhoud en inspectie.Dankzij Bodemmontage integreert hij compact in schakelkasten en panelen. De meegeleverde boutenset voor klemmen versnelt de montage en zorgt voor een solide aansluiting. Hendel en As worden apart besteld, waardoor de bedieningsconfiguratie flexibel is in functie van de frontindeling. De robuuste lastscheiding minimaliseert risico’s op ongewenste energietoevoer en draagt bij aan bedrijfszekerheid in DC-omgevingen.
| Breedte | 52,5 |
| Aantal polen | 2 |
| Hoogte | 89 |
| Diepte | 66,2 |
| Nom. (meet)stroom | 25 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Kleur behuizing | Grijs |
| Nom. continustroom Iu | 16 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Nee |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,8 kA |
| Vloermontage | Nee |
| Aantal schakelaars | 1 |
| Nom. (meet)spanning bij DC | 1000.000 - 1000.000 |
| Model | OTDC |
