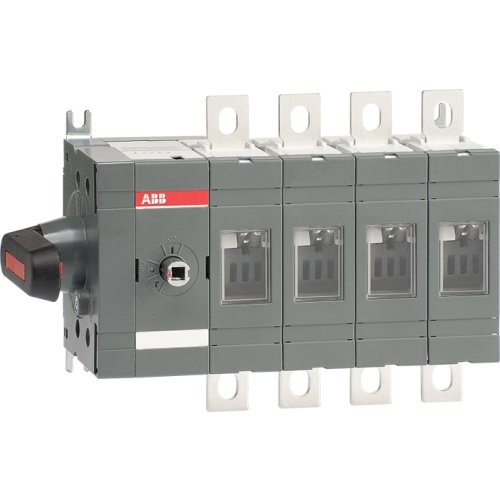

ABB Componenten Lastscheider 250A 4P, zijbediend
Artikelnummer: 20095390
Artikelnummer fabrikant: 1SCA022860R1190
EAN Code: 6417019308821
ABB Componenten, OT, OT250ES04K, Lastscheider 250A 4P, zijbediend, 233,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT250ES04K uit de OT-serie is ontworpen voor het veilig schakelen en onderbreken van belastingen tot 250 A in vierpolige toepassingen. Dankzij zijbediening en bodemmontage past hij strak in kasten en panelen, terwijl de zwarte, direct gemonteerde hendel een directe, betrouwbare bediening biedt.De 4-polige uitvoering ondersteunt 3-fase + N en verhoogt de bedrijfszekerheid bij onderhoud en uitschakelen. De meegeleverde klemboutenkit versnelt de bekabeling en zorgt voor een nette, solide aansluiting. Het robuuste ontwerp levert consistente prestaties in veeleisende omgevingen en maakt een compacte inbouw mogelijk zonder in te leveren op veiligheid of gebruiksgemak. Ideaal wanneer snelle installatie, duidelijke bediening en duurzame schakelzekerheid vereist zijn.
| Breedte | 233,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 82 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 145 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 145 kW |
| Model | OT |
