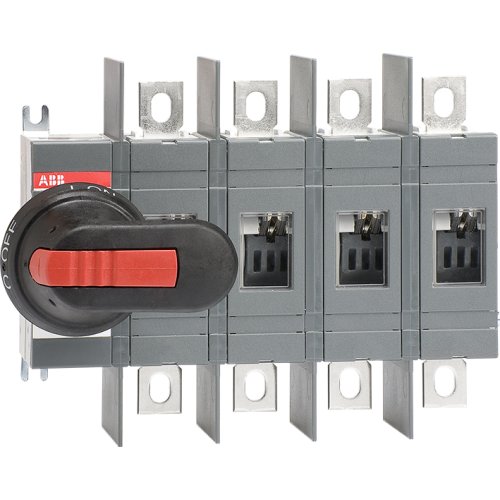

ABB Componenten Lastscheider, 250A 4P grotere vlagafst
Artikelnummer: 20094784
Artikelnummer fabrikant: 1SCA022744R3810
EAN Code: 6417019241449
ABB Componenten, SwitchLine, OT 250E04WP, Lastscheider, 250A 4P grotere vlagafst, 212,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
SwitchLine OT 250E04WP is een robuuste 4-polige Werkschakelaar voor het veilig schakelen en scheiden van vermogenscircuits in besturingskasten en verdelers. Ideaal voor machine- en gebouwentoepassingen waar betrouwbare onderbreking en duidelijke bediening vereist zijn. De schakelaar biedt een duidelijke standindicatie en ondersteunt een nette, efficiënte paneelopbouw.De frontbediende uitvoering met Bodemmontage versnelt de montage. De zwarte IP65 Hendel met As zorgt voor stof- en spatwaterdichte bediening aan de voorzijde. De brede faseafstand verhoogt de elektrische veiligheid en vergemakkelijkt bekabeling. Wordt geleverd met meegeleverde terminal-boutenset voor directe aansluiting. Onderdeel van de SwitchLine-serie en gebaseerd op OT250E, voor consistente prestaties en compatibiliteit in 250 A-toepassingen.
| Breedte | 212,5 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 140 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 145 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 145 kW |
| Model | SwitchLine |
