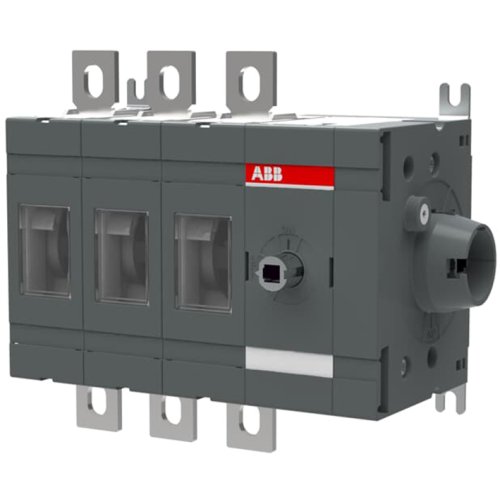

ABB Componenten Lastscheider, 250A 3P zijbediend recht
Artikelnummer: 20095456
Artikelnummer fabrikant: 1SCA022869R9900
EAN Code: 6417019337296
ABB Componenten, SwitchLine, OT 250ES30, Lastscheider, 250A 3P zijbediend recht, 181,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De Werkschakelaar OT 250ES30 uit de SwitchLine-serie is ontworpen voor het veilig schakelen en scheiden van driefasige AC-belastingen tot 250 A. Dankzij zijbediening en Bodemmontage past hij naadloos in paneel- en machinebouw, met een duidelijke scheiding voor onderhoud en veiligheid.Deze 3-polige oplossing biedt flexibiliteit in configuratie: Hendel en As zijn niet inbegrepen, zodat de bedieningsset passend bij de toepassing kan worden gekozen. Aansluitbouten zijn wel inbegrepen voor een snelle, nette montage. Het robuuste ontwerp ondersteunt betrouwbare bedrijfscontinuïteit, terwijl de compacte bouw ruimte bespaart in de kast. Ideaal wanneer een directe en duidelijke uitschakeling vereist is, met een consistente, soepele bediening en langdurige prestaties.
| Breedte | 181,5 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 82 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 250 A |
| Nom. vermogen bij AC-3, 400 V | 140 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 145 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 145 kW |
| Model | SwitchLine |
