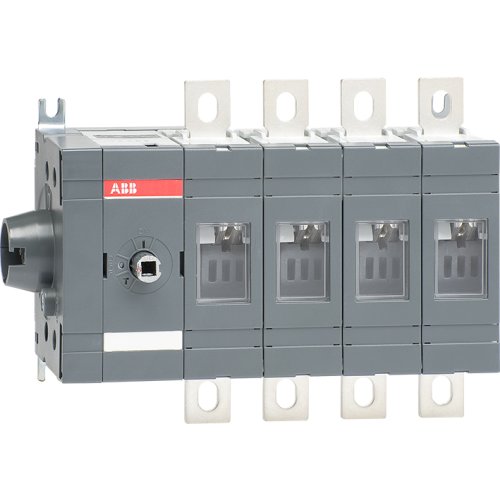

ABB Componenten Lastscheider, 200A 4P zijbediend
Artikelnummer: 20095384
Artikelnummer fabrikant: 1SCA022860R0540
EAN Code: 6417019308753
ABB Componenten, SwitchLine, OT 200ES04, Lastscheider, 200A 4P zijbediend, 216,5, 82,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
De OT 200ES04 uit de SwitchLine-serie is een werkschakelaar voor het veilig schakelen en scheiden van AC-belastingen tot 200 A. Ideaal voor verdelers en machinebesturing waar bedrijfszeker uitschakelen en duidelijke scheiding vereist zijn, met 4-polige configuratie voor complete ontkoppeling.Deze zijbediende uitvoering met bodemmontage past naadloos in paneelbouw. De hendel en as zijn niet inbegrepen, zodat de bediening en inbouwdiepte flexibel gekozen kunnen worden. Een meegeleverde klemmenboutenkit versnelt de montage en zorgt voor een solide, trillingsbestendige aansluiting. De 4-polige schakelarchitectuur en het robuuste mechanisme uit de SwitchLine-reeks bieden langdurige betrouwbaarheid en veilige bediening in veeleisende toepassingen. Kies OT 200ES04 voor snel, veilig en flexibel schakelen.
| Breedte | 216,5 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
