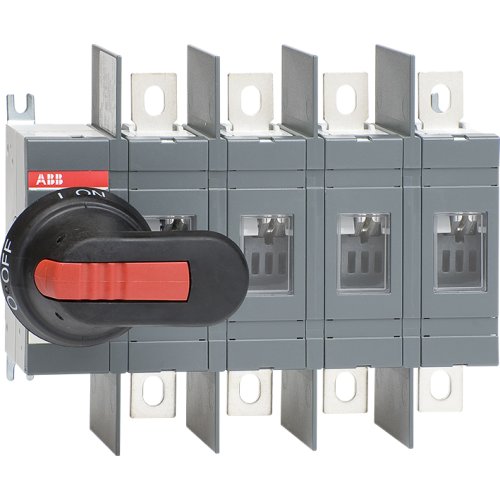

ABB Componenten Lastscheider, 200A 4P UL/CSA
Artikelnummer: 20094552
Artikelnummer fabrikant: 1SCA022710R0610
EAN Code: 6417019225999
ABB Componenten, SwitchLine, OT 200U04P, Lastscheider, 200A 4P UL/CSA, 212,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 200U04P is een 4-polige werkschakelaar voor het veilig onderbreken en vrijschakelen van AC-belastingen tot 200 A. Ideaal als hoofd- of onderhoudsschakelaar in besturingskasten en machinepanelen, waar bedrijfszekerheid en duidelijke standindicatie cruciaal zijn.De uitvoering wordt compleet geleverd met hendel en as, en voldoet aan NEMA 1, 3R, 12 en IP65 voor betrouwbare afdichting tegen stof, water en weersinvloeden – geschikt voor binnen- én buitentoepassingen. De 4P-configuratie biedt volledige scheiding van alle geleiders, terwijl UL/CSA-conformiteit zorgt voor soepele acceptatie in internationale projecten. De robuuste mechaniek van de OT200U-serie staat garant voor lange levensduur, snelle montage en een solide, voelbare bediening die stilstand minimaliseert en onderhoud vereenvoudigt.
| Breedte | 212,5 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
