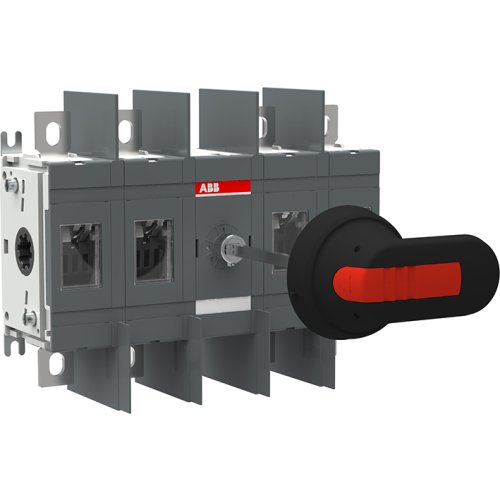

ABB Componenten Lastscheider, 200A 4P grotere vlagafst
Artikelnummer: 20094780
Artikelnummer fabrikant: 1SCA022744R3300
EAN Code: 6417019241395
ABB Componenten, SwitchLine, OT 200E22WP, Lastscheider, 200A 4P grotere vlagafst, 217,5, 82,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OT 200E22WP uit de SwitchLine-serie is ontworpen voor veilig schakelen en scheiden in vermogensverdelingen tot 200 A. De 4-polige uitvoering met frontbediening biedt een duidelijke, betrouwbare uitschakelhandelingen in panelen en machines.Belangrijke pluspunten: bodemmontage voor snelle integratie, een zwarte IP65‑hendel met as voor robuuste bediening in veeleisende omgevingen, en een brede faseafstand die extra veiligheidsmarge en verminderde overslagkans biedt. De meegeleverde boutenset voor de klemmen maakt de montage compleet en foutloos. Het ontwerp levert hoge bedrijfszekerheid en een consistente contactprestatie, terwijl de compacte opbouw ruimte in de kast bespaart. Ideaal wanneer schakelveiligheid, eenvoudige montage en duurzaamheid centraal staan.
| Breedte | 217,5 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
