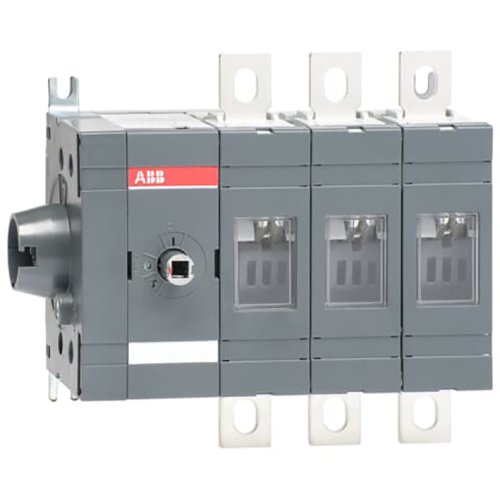

ABB Componenten Lastscheider, 200A 3P zijbediend
Artikelnummer: 20095383
Artikelnummer fabrikant: 1SCA022860R0200
EAN Code: 6417019308722
ABB Componenten, SwitchLine, OT 200ES03, Lastscheider, 200A 3P zijbediend, 181,5, 82,5, IP00, Boutklem, Compleet apparaat in behuizing ingebouwd
OT 200ES03 uit de SwitchLine-serie is een 3-polige Werkschakelaar voor het veilig schakelen en scheiden van belastingskringen tot 200 A, bijvoorbeeld bij onderhoud, stilstand of isolatie. De zijbediening maakt een logische bediening aan de zijkant van de kast mogelijk, terwijl bodemmontage een stabiele en ruimte-efficiënte inbouw in paneel of schakelkast biedt.De set wordt geleverd met terminal bolt kit voor een snelle, betrouwbare aansluiting; hendel en as zijn niet inbegrepen, zodat de bediening flexibel kan worden afgestemd op de deurdiepte en toepassing. Robuuste contacttechniek zorgt voor duidelijke aan/uit‑status en bedrijfszeker schakelen. Dankzij het modulaire ontwerp is de Werkschakelaar eenvoudig te combineren met SwitchLine-accessoires voor optimale veiligheid en ergonomie.
| Breedte | 181,5 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 82,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | MV |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 110 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 200 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 200 A |
| Schakelvermogen bij 400 V | 110 kW |
| Model | SwitchLine |
