ABB Componenten Lastscheider, 1600A 4P
Artikelnummer: 20095516
Artikelnummer fabrikant: 1SCA022871R6090
EAN Code: 6417019338453

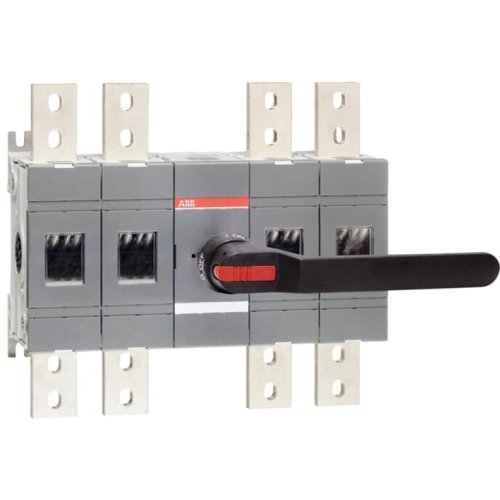

ABB Componenten, SwitchLine, OT 1600E22P, Lastscheider, 1600A 4P, 414,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
SwitchLine OT 1600E22P is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van vermogens tot 1600 A in verdeelinrichtingen en machinebesturingen. Ideaal als hoofdschakelaar om installaties veilig spanningsvrij te maken tijdens onderhoud.De frontbediende uitvoering met Bodemmontage versnelt de paneelbouw en biedt een logische, ergonomische bediening. De zwarte IP65 Hendel en As garanderen betrouwbare bediening en bescherming tegen stof en water, ook in veeleisende omgevingen. Geleverd met boutenset voor aansluitklemmen voor een snelle, zekere montage. Robuuste constructie en 4-polige uitschakeling zorgen voor hoge bedrijfszekerheid en volledige galvanische scheiding, zodat stilstand wordt beperkt en veiligheid gewaarborgd blijft.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | SwitchLine |
